一文了解机织物的织物组织基本概念、常用组织及其特征

织物组织的基本概念

1.织物组织

机织物是由互相垂直的经、纬纱两套纱线系统，按照一定规律，在织机上相互交织而成。经纬纱线相互交错，彼此沉浮的规律即为织物组织。

2.经纱与纬纱

与布边平行的长度称为匹长，匹长的方向就为织物经向。与布边相垂直的长度为幅宽，幅宽的方向为织物的纬向。用于经向的纱为经纱，用于纬向的纱为纬纱。

3.组织点

织物中经纬纱交叉重叠的点称为组织点；经纱在上、纬纱在下的组织点称为经组织点（经浮点）；纬纱在上、经纱在下的点称为纬组织点（纬浮点）。

4.浮长

一个系统的纱线浮在另一个系统纱线上的长度称为浮长。分为经浮长和纬浮长。

5.完全组织

当经组织点和纬组织点沉浮规律达到一个循环时所构成的单元，称为一个完全组织，或称为一个组织循环。

6.完全纱线数

在一个完全组织中的所有的经纱根数称为完全经纱，用Rj表示；在一个完全组织中的所有纬纱根数称为完全纬纱数，用Rw表示。构成一个组织循环的经纱根数和纬纱根数可以相等，也可以不等。组织循环纱线数越大，织成的花纹可能越复杂多样。但组织循环纱线数相同，其织物组织不一定相同。

在一个组织循环中，若经组织点与纬组织点数相同，称为同面组织；若经组织点多于纬组织点数称为经面组织；若纬组织点数多于经组织点数称为纬面组织。

7.飞数

在一个完全组织中，同一系统中相邻两根纱线上对应的组织点之间所间隔的另一个系统的纱线根数称为飞数，用“S”表示。

经向飞数（Sj）：在一个完全组织中，相邻两根经纱上对应的组织点之间相隔的纬纱根数。

纬向飞数（Sw）：在一个完全组织中，相邻两根纬线上对应的组织点之间相隔的经纱根数。

飞数是一个矢量，通常对经向飞数来说，以右边纱线上的组织点为起点，左边相邻纱线上相应的组织点向上数为正，向下数为负；对纬向飞数来说，以下边纱线上的组织点为起点，上边相邻纱线上相应组织点向右数为正，向左数为负。

8.织物组织图

织物的组织常用组织图来表示，经纬纱的交织规律可在方格纸（意匠纸）上表示。方格纸的纵行代表经纱，横行代表纬纱，每根经纱与纬纱相交的方格代表一个组织点，经组织点常用“■”、“×”等符号表示，纬组织点常用空格表示。在组织图上经纱的顺序从左至右，标在图的下方，纬纱的顺序从下至上，标在图的左方，经纬纱的顺序标号也可省略。

常用组织及其特征

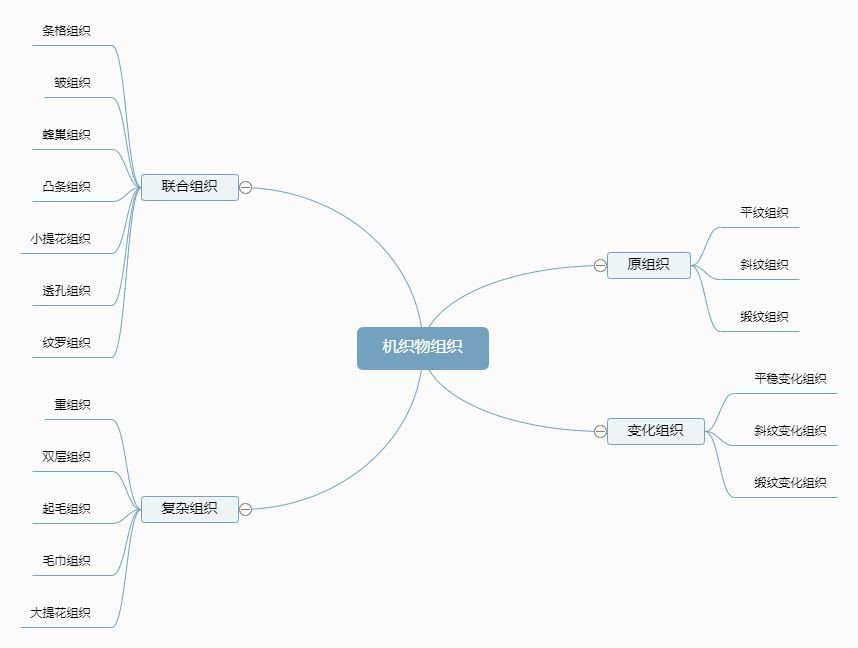

织物组织种类繁多，大致可分为原组织、变化组织、联合组织、复杂组织四类。

1.原组织

原组织是机织物中最简单、最基本的组织，是一切组织的基础，其他组织都是在原组织的基础上变化发展而得到的，因此又称为基础组织。原组织的特点为：完全经纱数与完全纬纱数相等。

原组织包括平纹组织、斜纹组织、缎纹组织三种组织，因此又称为三原组织。

（1）平纹组织

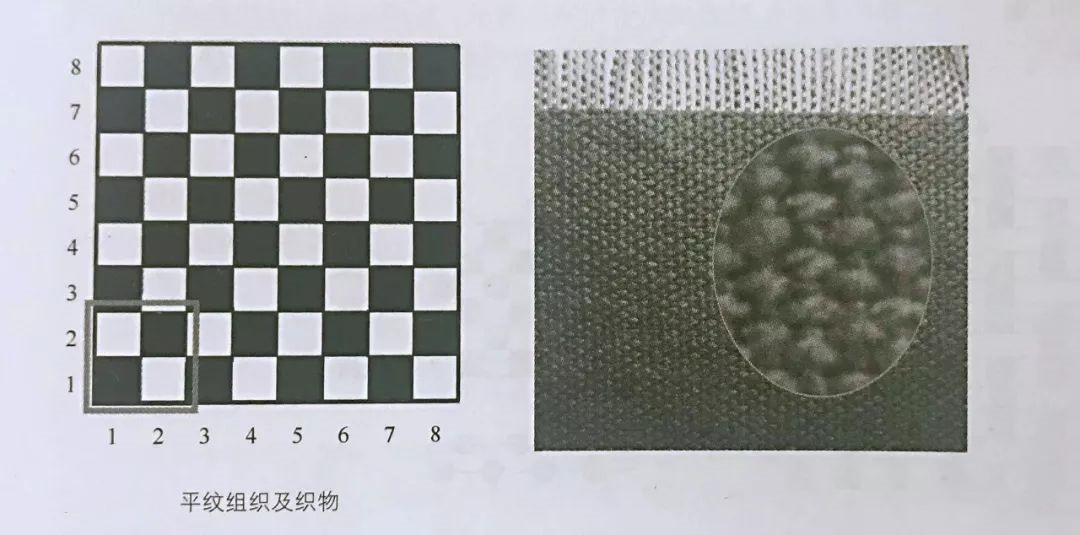

平纹组织是机织物中最简单的一种，如下图所示。

特点：织物表面平坦，正反面外观相同。与其他组织相比，平纹组织的经纬纱每间隔一根纱线就交织一次，交织次数最多，因而纱线不易互相紧靠，易拆散。由于组织中浮线短，故织物不易磨毛，抗勾丝性能好。但在相同规格下与其他组织织物相比最轻薄，平纹组织织物质地坚牢，耐磨而挺括，手感较硬挺，又由于纱线交织频繁，纱线弯曲大，故织物表面光泽较差。

应用：平纹组织的应用十分广泛，如棉织物中的平布、细布、府绸；毛织物中的派力司、凡立丁、法兰绒等；丝织物中的纺类、塔夫绸；麻织物中的夏布等均为平纹组织织物。

当采用不同粗细的经纬纱，不同的经纬密度以及不同的捻度，捻向，张力，颜色的纱线时，就能织出呈现横向凸条纹、纵向凸条纹、格子花纹、起皱、隐条、隐格等外观效应的平纹织物，若应用各种花式线，还能织出外观新颖的织物。

（2）斜纹组织

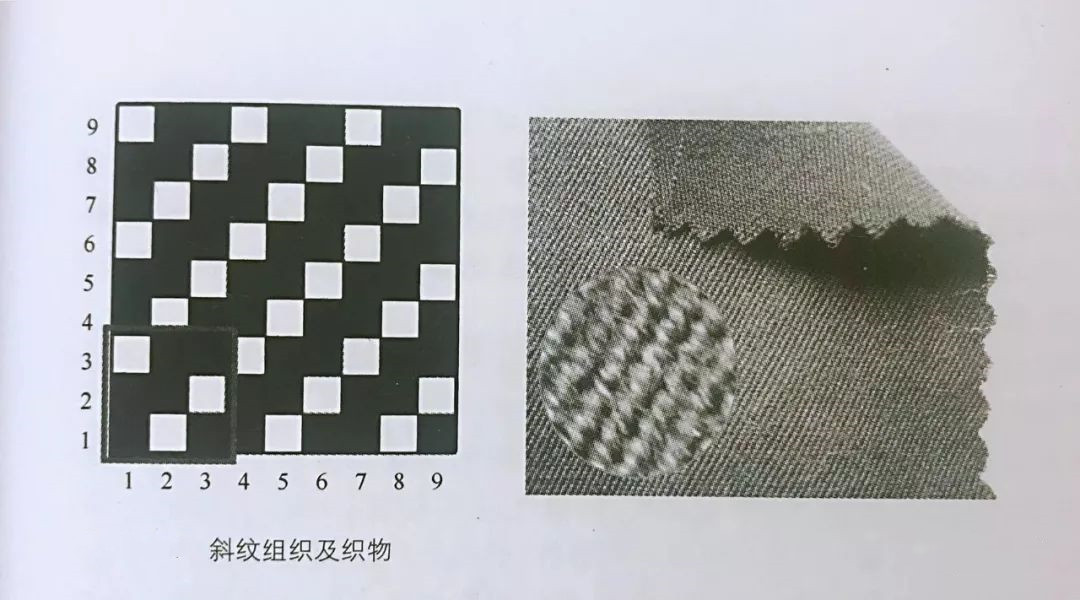

斜纹组织织物表面呈现较清晰的左斜或右斜向纹路，如下图所示。

斜纹的组织参数：构成斜纹的组织循环至少要有三根经纱和纬纱。

特点：与平纹组织相比，斜纹组织的组织循环数比平纹大，交织次数减少。由于斜纹组织中不交错的经（纬）纱容易靠拢，单位长度中纱线可以排的较多，因而增大了织物的厚度和密度。又因交织点少，故织物光泽提高，手感较为松软，弹性较好，抗皱性能提高，使织物具有良好的耐用性能。

应用：斜纹组织的应用较为广泛，如棉、毛织物中的卡其、哔叽、华达呢，丝织物中的绫类、羽纱、美丽绸等。

（3）缎纹组织

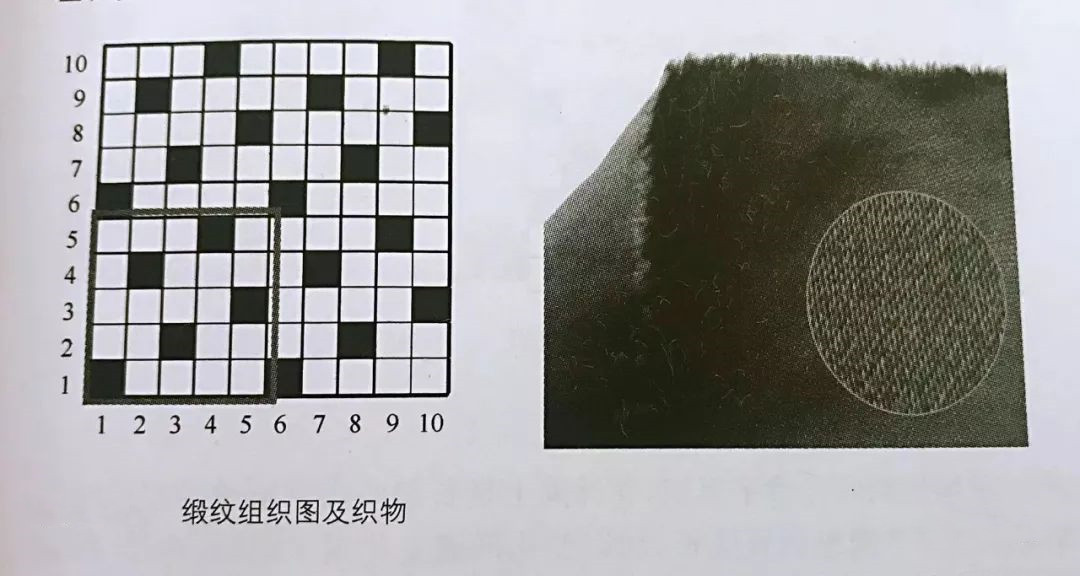

缎纹组织是原组织中最复杂的一种组织，它最大的特点是在布面上形成单独的互不连续的组织点，如下图所示。

特点：表面平整、光滑、富有光泽，因为较长的浮线可构成光亮的表面，它更容易对光组织线产生反射，特别是采用光亮，捻度较小的长丝纱时，这种效果更为明显。缎纹组织是三组织原组织中交错次数最少的一类组织，因而有较长的浮线在织物表面，这就造成该织物易勾丝、易磨毛和磨损，从而降低了织物的耐用性能。但因纱线相互间易靠拢，织物密度能够增大，通常该类织物比平纹和斜纹厚实、质地柔软、悬垂性好。

应用：缎纹组织在棉织物中有横贡缎、直贡缎；毛织物中有直贡呢、马裤呢、驼丝绵等；丝织物中有素缎、花软缎、织锦缎等。

以上三种机织物原组织由于结构不同，织物的外观效果也各不相同。在相同原料、相同纱线规格情况下，三种组织的织物在光泽、柔软度、抗皱性、耐磨性以及密度等方面是不同的。光泽性：平纹较暗淡，斜纹较光亮，缎纹最为明亮。强度和耐磨性：平纹最好、斜纹次之、缎纹最差。密度：缎纹可以达到最大，斜纹次之，平纹最小。总而言之，缎纹织物柔软光滑，平纹织物硬挺坚牢，斜纹织物介于二者之间。

2.变化组织

变化组织是在原组织基础上改变组织点浮长、飞数、织纹方向等因素中的一个或几个而获得的组织。包括平纹变化组织、斜纹变化组织和缎纹变化组织。各种变化组织的形态虽有所不同，但仍具有原组织的某些特征。

（1）平纹变化组织

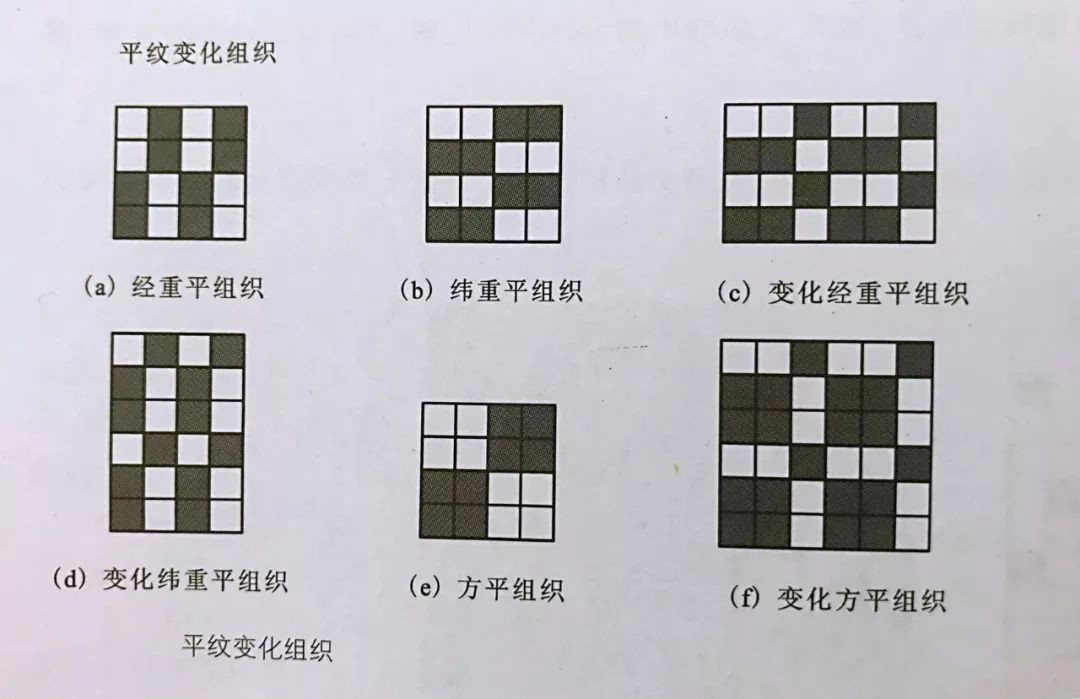

平纹变化组织通常以平纹组织为基础，在一个方向或两个方向上延长组织点而形成。如重平、方平以及变化重平、变化方平等。

在经向上延长组织点所形成的组织叫经重平组织；在纬向上延长组织点所形成的组织叫纬重平组织；在组织循环中有规律的将个别组织点延长，加以变化形成变化重平组织；在经、纬向同时延长组织点的叫方平组织。

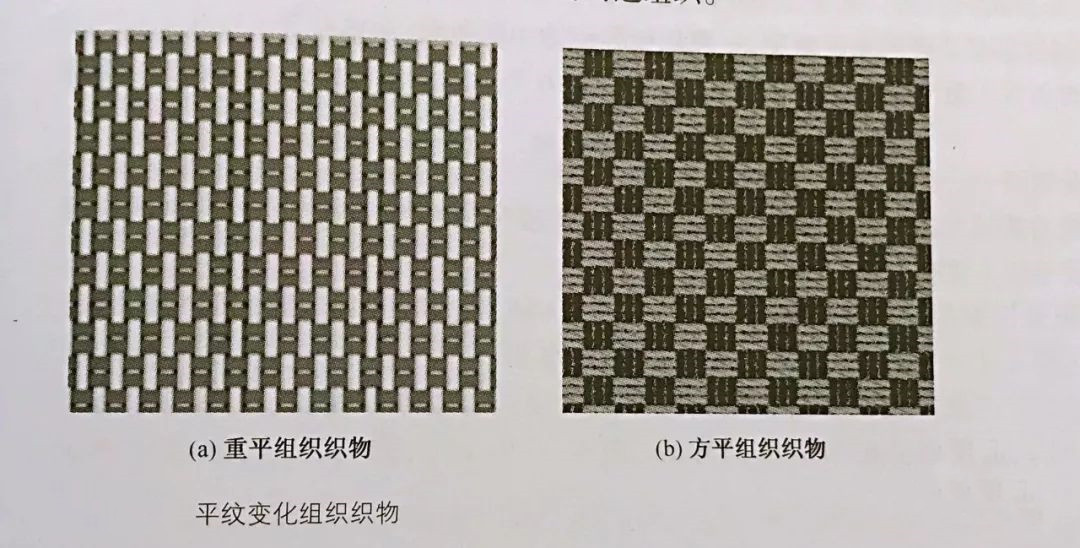

经重平组织表面呈现横凸条纹，纬重平组织表面呈现纵凸条纹，并可借助经纬纱的粗细搭配，使凸条纹更加明显。这种组织常用作布边组织。当重平组织中的浮长长短不同时称为变化重平组织，多用于毛巾织物。方平组织的织物外观平整，成板块状席纹，有小颗粒，较平纹组织的织物质地松软、丰厚，有一定的抗皱性，悬垂性好，但易勾丝，耐磨性不如平纹组织。如配以不同色纱和纱线原料，在织物表面可呈现色彩丰富、式样新颖的小方块花纹。方平组织也常用作各种织物的边组织。

（2）斜纹变化组织

在斜纹原组织基础上，采用延长组织点浮点长度改变组织点飞数或改变斜纹方向等方法，可变化出多种斜纹变化组织。斜纹变化组织有：加强斜纹、复合斜纹、角度斜纹、山行斜纹、破斜纹、菱形斜纹。

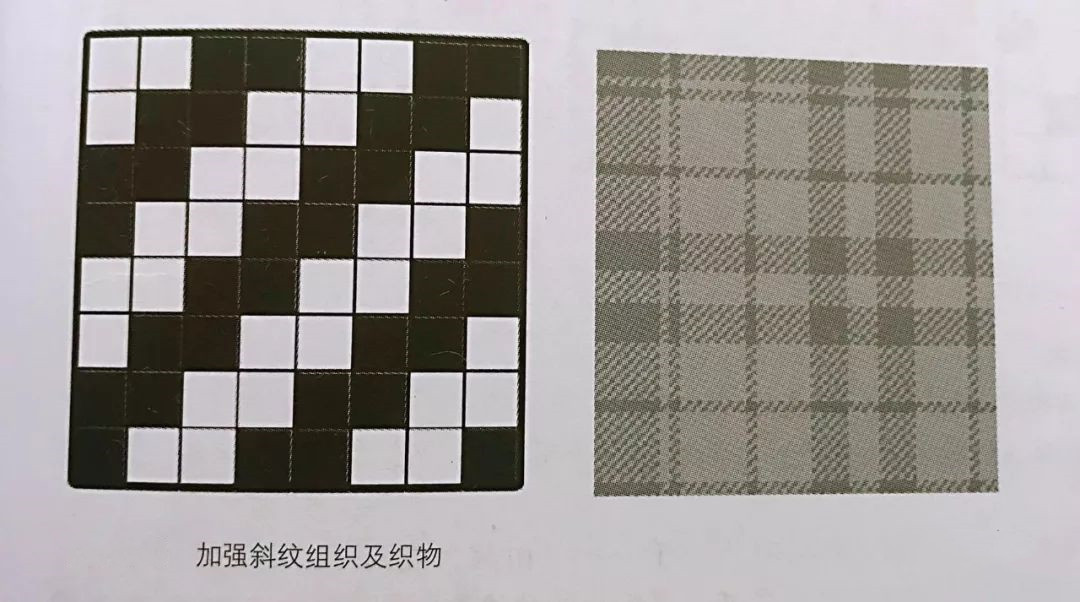

加强斜纹组织是在斜纹组织的组织点旁沿着经（纬）向增加其组织点而形成的，加强斜纹是最简单的也是应用最广泛的斜纹变化组织。如：棉织物中的哔叽、华达呢、卡其；丝织物中的斜纹绸、真丝绫、闪色绫等。精仿毛织物中的（毛）哔叽、（毛）华达呢等。采用这一组织的毛织物易缩绒。所以呢绒类织物大都采用加强斜纹，粗纺毛织物中的麦尔登、海军呢、制服呢等也采用加强斜纹。

复合斜纹组织是一个完全组织中具有两条或两条以上不同宽度的斜纹线，多用于花呢。

山行斜纹：这是改变斜纹线方向，使其一半向右倾斜，一半向左倾斜，在织物表面形成对称的连续山形纹样。常用于棉织物中的人字呢、男线呢、床单布；毛织物及混纺织物中的大衣呢、女士呢等。

破斜纹：在山形斜纹的右斜纹和左斜纹的交界处组织点相反，并有一个明显的界限，呈现“断面”效应。破斜纹具有清晰的人字效应，一般用于棉织物中的线呢、床单布等。

山形斜纹与破斜纹大量应用在各类花呢、大花呢中。由几个山形斜纹组织合成菱形，就是菱形斜纹组织。

（3）缎纹变化组织

在缎纹原组织的基础上。采用增加经（纬）组织点飞数或延长组织点浮长的方法可构成缎纹变化组织。缎纹组织主要有加强缎纹和变则缎纹。

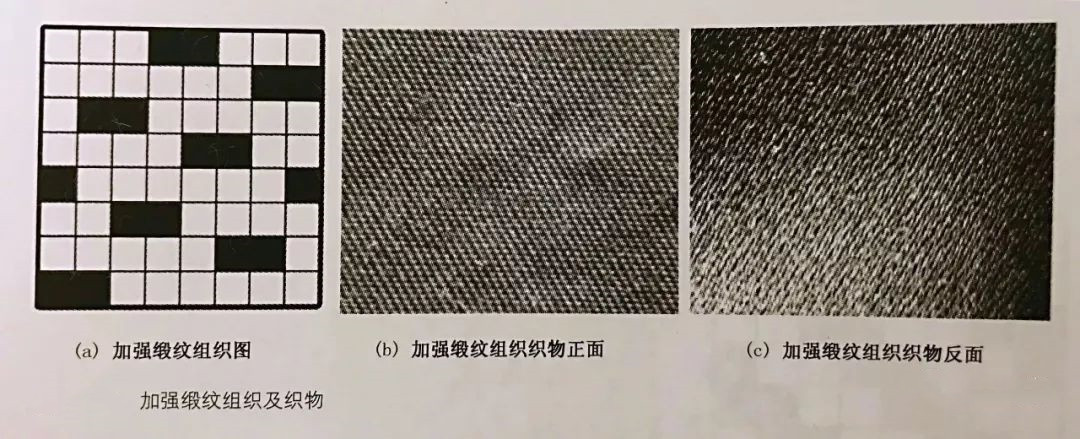

加强缎纹组织是以原组织缎纹为基础，在其单个经（纬）组织点四周添加单个经（纬）组织点而形成的，其织物和缎纹织物外观相似，但由于交汇点增多，浮长线缩短，从而提高了织物的坚牢度。加强缎纹织物如配以较大的经纱密度，就可得到正面呈斜纹，而反面呈经面缎纹的外观，即“缎背”，如缎背华达呢，驼丝绵等。

3.联合组织和复杂组织

联合组织是采用两种或两种以上的原组织、变化组织，通过各种不同的方式联合而形成的一种新组织，此类组织品种较多，风格各异。常见的有条格组织、绉组织、蜂巢组织、透孔组织、凸条组织等。

复杂组织是指在构成织物的经纱和纬纱中，至少有一种是由两个或两个以上系统的纱线组成的织物组织。这种组织结构能增加织物厚度和提高织物的耐磨性，使织物表面致密、质地柔软或能赋予织物一些特殊性能等。常见的复杂组织有重组织、双层及多层组织、起毛组织、毛巾组织、纱罗组织及大提花组织等。
